Разбор статьи 103 ФЗ-123 (Сигнализация и кабели)
Многие заказчики воспринимают пожарную сигнализацию (АУПС) как набор датчиков на потолке. «Повесили, лампочка мигает — значит, работает». Это опасное заблуждение.
Датчик — это всего лишь рецептор. Чтобы система спасла жизни, сигнал от датчика должен дойти до «мозга» (контрольной панели), а оттуда — к системам оповещения и тушения. И произойти это должно в условиях ада: когда плавится пластик, а температура зашкаливает за 500°C.
Статья 103 Федерального закона №123 регулирует именно «живучесть» системы. Она запрещает использовать бытовые провода и требует, чтобы автоматика работала даже тогда, когда здание обесточено.
Разберем три кита надежности АУПС: линии связи, питание и управление.
1. Оранжевый кабель: Требование к живучести
Статья 103 гласит: линии связи должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций.
Что это значит на практике?
Обычный электрический провод (ВВГ) или компьютерная «витая пара» (UTP) в огне плавятся и замыкают за 15–30 секунд. Если ваша сигнализация построена на таких проводах, она «умрет» раньше, чем успеет включить сирену.

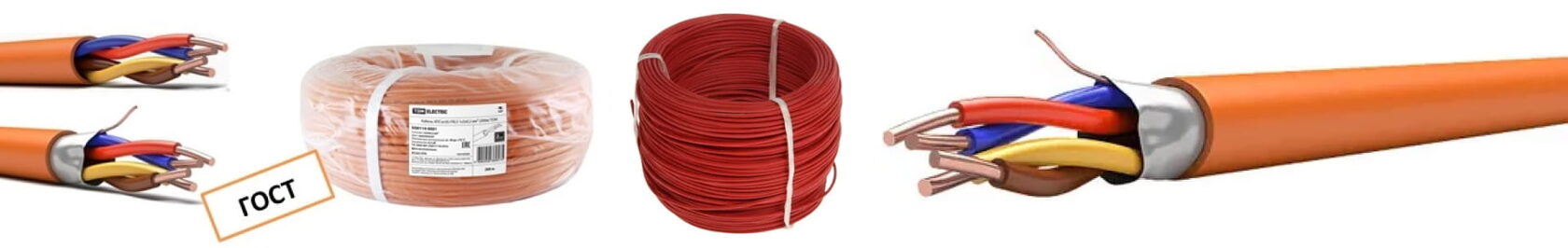

Закон требует использовать огнестойкие кабели (обычно они имеют оранжевую оболочку).
Маркировка таких кабелей содержит индексы:
- FR (Fire Resistance): Огнестойкость. Способность передавать сигнал в открытом пламени (обычно до 180 минут).
- LS (Low Smoke): Низкое дымовыделение.
- HF (Halogen Free): Безгалогенные (для мест с массовым пребыванием людей, чтобы дым не был токсичным).
Важно: Время живучести кабеля должно быть больше, чем расчетное время эвакуации людей. Если люди выходят из ТЦ за 15 минут, кабель должен держать удар огня минимум 15 минут.
2. Энергонезависимость: Когда рубильник выключен
Пожар часто начинается с короткого замыкания силовой проводки, что приводит к отключению света во всем здании.
Часть 4 статьи 103 требует: Технические средства АУПС должны быть обеспечены бесперебойным электропитанием.
Это значит, что пожарная автоматика — единственная система в здании, которая не имеет права отключиться.
Реализуется это двумя способами:
- I категория надежности электроснабжения: Два независимых ввода от разных трансформаторных подстанций + АВР (автоматический ввод резерва).
- РИП (Резервированные источники питания): Локальные аккумуляторы.
Норматив (по СП 484.1311500):
Система должна работать от аккумуляторов:
- 24 часа в дежурном режиме (когда все спокойно).
- Плюс 1 час в режиме «Пожар» (когда работают все сирены и датчики потребляют максимум энергии).
Если ваши аккумуляторы «сдохли» три года назад — ваша система юридически не существует.
3. Логика управления: Не просто «пищать»)
Сигнализация — это не просто «звонок». Это дирижер инженерных систем.
Часть 3 статьи 103 требует, чтобы приборы управления обеспечивали алгоритм, соответствующий типу оборудования.
При срабатывании датчика АУПС должна не только включить сирену, но и раздать команды другим системам.
Пример: Как экономия на кабеле привела к демонтажу
Ситуация:
Подрядчик монтировал сигнализацию в офисном центре. Чтобы выиграть тендер, он заложил в смету обычный кабель «витая пара» (серый), аргументируя это тем, что «сигнал же идет, какая разница».
Нарушение:
Инспектор Госпожнадзора при приемке увидел серый кабель вместо оранжевого (FRLS). Ссылка на ст. 103 ч. 2: линия связи не обеспечит работоспособность при пожаре.
Итог:
Система признана неработоспособной. Заказчик заставил подрядчика полностью демонтировать проводку (вскрывать подвесные потолки, штробить стены) и перекладывать огнестойкий кабель за свой счет.
Убыток подрядчика: 1.5 млн рублей (материал + двойная работа).
FAQ: Ответы на частые вопросы
1. Можно ли использовать беспроводную (радиоканальную) сигнализацию?
Да, статья 103 не запрещает радиоканал. Но требования к живучести сохраняются. Радиодатчики должны иметь батарейки, обеспечивающие работу в течение срока службы, а линии связи между ретрансляторами (если они проводные) должны быть огнестойкими. Плюс радиоканал должен быть устойчив к помехам.
2. Нужно ли менять кабель, если он проложен в металлической трубе?
Металлическая труба защищает от механики, но не от температуры. Внутри раскаленной трубы обычный кабель расплавится так же быстро. Поэтому использование огнестойкого кабеля (с индексом FR) обязательно даже при прокладке в трубах или гофре.
3. Как часто нужно менять аккумуляторы в блоках питания?
Согласно регламенту производителя, обычно раз в 3–5 лет. Но проверять их емкость нужно ежегодно при техническом обслуживании. Если при отключении света система гаснет через 10 минут — аккумуляторы под замену немедленно.
Заключение
Статья 103 ФЗ-123 превращает пожарную сигнализацию из формальности в инженерный щит объекта.
- Кабель должен выжить в огне.
- Питание не должно зависеть от городской сети.
- Автоматика должна управлять зданием, а не просто шуметь.
